断路器

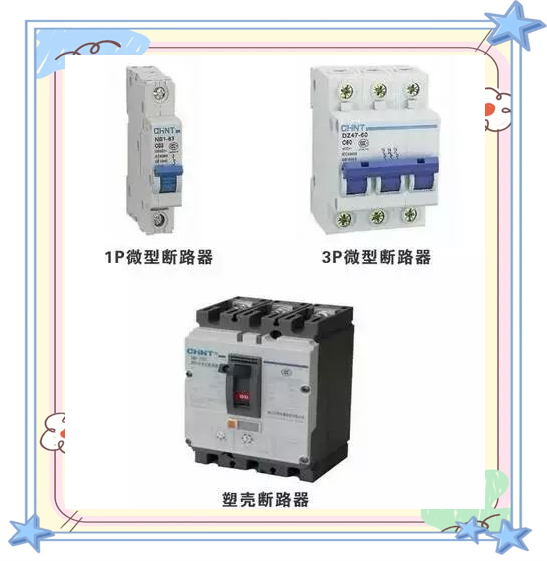

低压断路器，亦被称为自动空气开关，具备手动开关功能，同时能分配电能、启动异步电机，并对电源线、电机等提供全方位保护。一旦这些设备出现严重过载、短路或欠压等故障，断路器能迅速自动切断电路，确保安全。

断路器的文字符号为QF，其图形符号呈现为：
这一符号在电路图中被广泛使用，以便于工程师们快速识别和标注断路器元件。

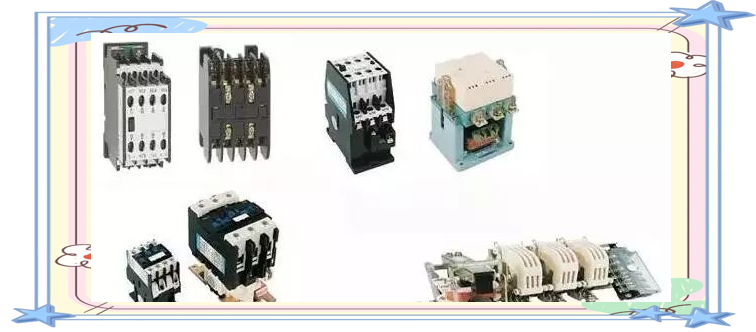

接触器

接触器内部包含辅助常开触点和常闭触点，这是其关键组成部分。此外，接触器主要由电磁机构和触头系统构成，而其线圈电压通常为AC220V、AC380V或DC220V，这是接触器的基本工作电压。

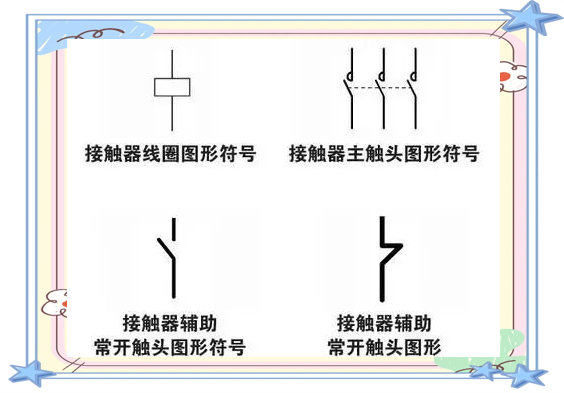

接触器的电磁机构核心部件包括线圈、动铁心（衔铁）以及静铁心，而其触头系统则由主触头和辅助触头共同组成。主触头的主要职责是控制主电路的通断，而辅助触头则更多地用于操控控制电路。此外，接触器在电路中的文字符号通常表示为“KM”，其对应的图形符号则如上所示。

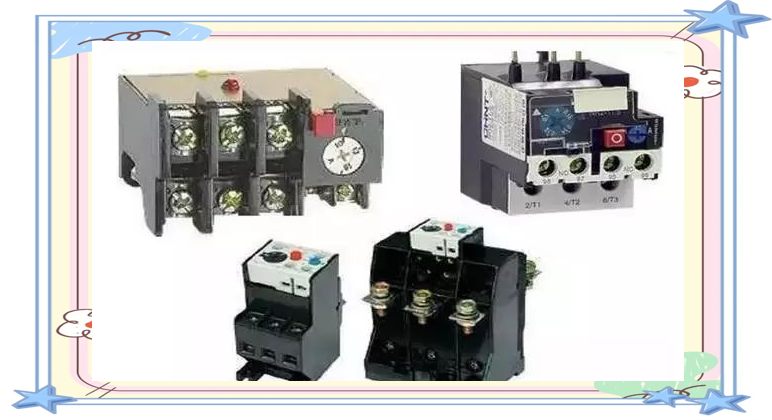

热继电器的工作原理基于电流通过元件时产生的热效应，它采用反时限动作方式。

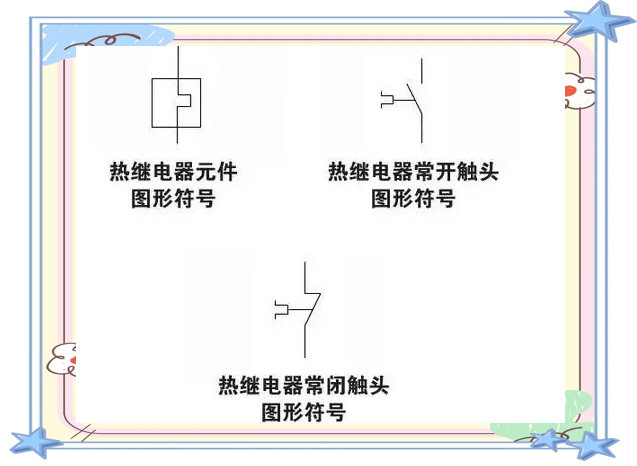

热继电器的文字符号为FR，其图形符号如上所示。

中间继电器

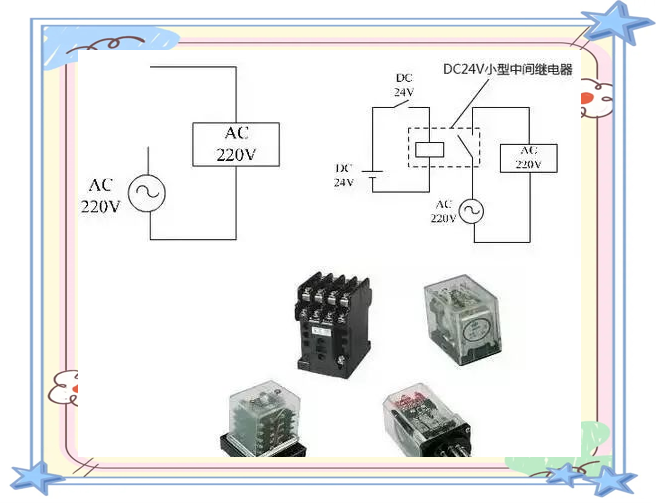

中间继电器是一种能够将输入信号转化为多个输出信号或对信号进行放大的设备。其核心原理与电压继电器相似，但与众不同的是，它拥有多个触头（最多可达8对），且触头容量也相当可观，可达5-10A，同时动作灵敏度极高。

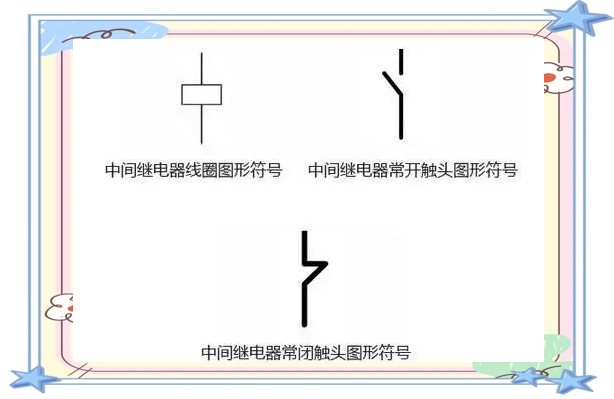

当其他电器的触头对数不足以满足需求时，中间继电器便派上了用场。它能够有效地扩展这些电器的触头对数，从而增强其控制能力。同时，中间继电器还能实现触电通电容量的扩展，为电路提供额外的保护。在电路图中，中间继电器通常以KA表示，其图形符号为（此处可插入中间继电器的图形符号）。

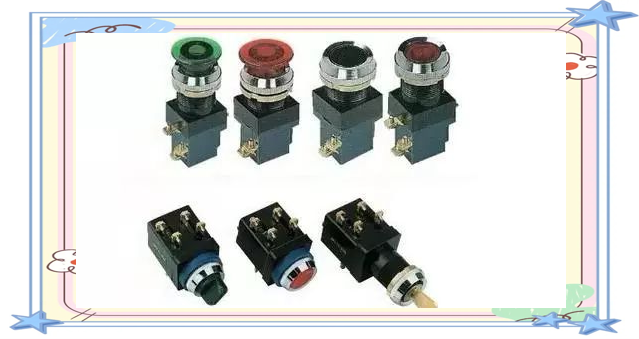

在实际应用中，选择按钮时通常需要考虑所需的触头数量、使用场合以及按钮的颜色。常用的LA18、LA19、LA20等系列按钮，它们适用于AC500V和DC440V的电压范围，额定电流为5A，并能控制AC300W和DC70W的功率回路。

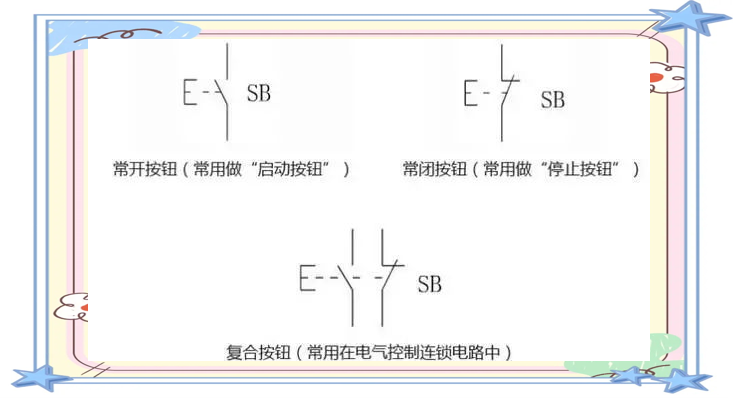

按钮的文字符号

通常为“SB”，而其图形符号则根据具体设计而有所不同。

按钮的颜色也有着明确的规定：
(1) “停止”按钮和“急停”按钮必须呈现为红色，以确保在按下时能立即停止设备运行或切断电源。
(2) “启动”按钮则应使用绿色。
(3) 对于需要“启动”和“停止”交替操作的按钮，其颜色应选用黑色、白色或灰色，以避免与红色和绿色混淆。
(4) “点动”功能按钮必须为黑色。
(5) 若存在保护继电器的“复位”按钮，则必须是蓝色；若该按钮同时具有停止功能，则颜色需改为红色。

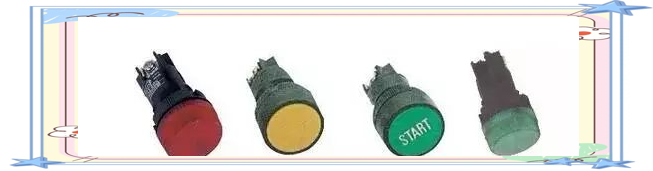

此外，指示灯在设备控制中扮演着至关重要的角色：
(1) 它们能清晰地指示设备的当前运行状态或停止状态。
(2) 指示灯还可用于监控控制电器的电源是否正常工作。
(3) 通过红灯和绿灯的亮灭，可以实时监控跳闸回路和合闸回路的运行状态。

转换开关

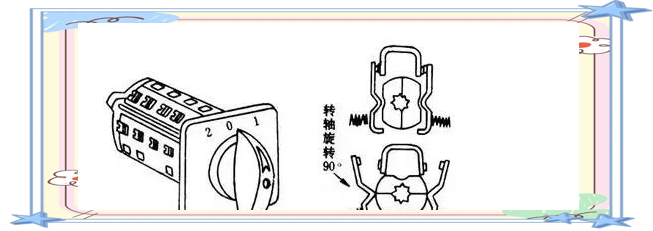

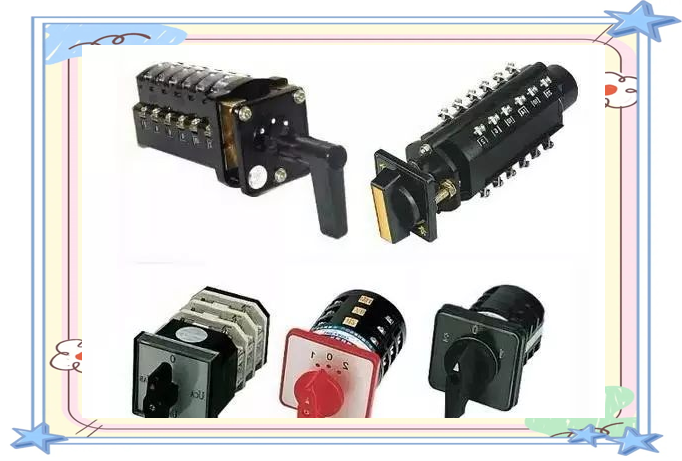

万能转化开关，集成了操作机构、面板、手柄以及多个触头座等精密部件，其设计巧妙，功能全面。

万能转化开关的文字符号为“SA”，而其图形符号则因不同的设计而有所不同。

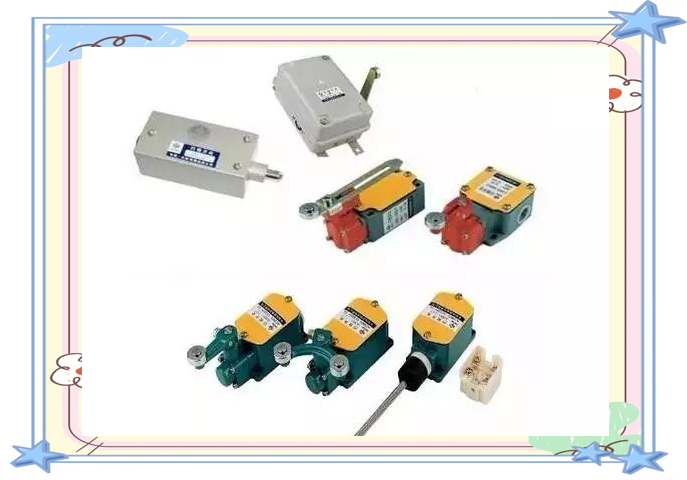

各触头在不同档位下的通断状态，通过黑点的有无来表示。具体来说，有黑点意味着触头处于闭合状态，而无黑点则表示触头处于断开状态。此外，行程开关作为位置开关的一种，常用于控制电路中的小电流主令电器。其工作原理是，通过生产机械运动部件的碰撞来触发触头的动作，从而实现对接通或分断控制电路的控制。

行程开关的文字符号为“SQ”，而其图形符号则根据不同的表示方式而有所不同。

电机接触器与控制方式示意图

电机接触器与控制方式示意图

电机接触器是电力系统中不可或缺的组件，其作用在于控制电机的启动、停止以及运行状态。而与之紧密相连的控制方式，则决定了电机接触器的操作方式和性能。在电气系统中，电机接触器的控制方式通常包括直接控制、间接控制和智能控制等多种类型，每种方式都有其特定的应用场景和优势。通过深入了解电机接触器与控制方式的示意图，我们可以更好地理解它们在电力系统中的作用和相互关系。
